Retorno e alagamento
Sobrecargas, chuvas intensas, rios e marés podem inverter o fluxo e levar água ou esgoto de volta a vias, edificações e áreas operacionais.
Proteção técnica contra fluxo reverso
Válvula de retenção para impedir o refluxo antes que ele vire prejuízo
Em redes de esgoto, drenagem e águas pluviais, o fluxo reverso pode causar alagamentos, retorno de efluentes, danos à infraestrutura e paralisações. A WaStop cria uma barreira automática dentro da tubulação, sem energia elétrica ou acionamento manual.
Proteção passiva 24 horas
Aplicável em redes novas ou existentes
Até 8 m de contrapressão*
*A capacidade depende da dimensão e da configuração da membrana. A especificação deve ser validada pela equipe técnica.
O problema vem antes do produto
O que uma rede sem proteção adequada coloca em risco
O refluxo ocorre quando a pressão ou o nível a jusante força o fluido a voltar pela tubulação. Identificar esse cenário ainda no projeto reduz a exposição a falhas operacionais e intervenções emergenciais.
Danos e paralisações
Um único evento pode comprometer equipamentos, contaminar ambientes, interromper a operação e exigir limpeza ou manutenção não planejada.
Odores, gases e pragas
Uma passagem aberta entre trechos da rede também permite a migração de odores, gases, insetos e pequenos animais para pontos sensíveis.
A pergunta de projeto:
se o nível a jusante subir ou a rede entrar em sobrecarga, o fluxo encontrará um caminho de volta?
Ver situações de especificação →
Quando especificar
Quando uma válvula de retenção deve entrar no projeto?
A proteção deve ser avaliada sempre que existir um caminho possível para fluxo reverso ou comunicação indesejada entre trechos da rede. Estes são os cenários mais recorrentes.
↩
Rede sujeita a sobrecarga
Quando chuva intensa ou capacidade insuficiente pode elevar o nível da rede e devolver água a subsolos, edifícios, vias ou áreas urbanas.
≈
Descarga em rios, lagos ou mar
Quando a variação do nível a jusante pode ocupar a rede pluvial ou provocar ingresso de água pela tubulação.
◌
Isolamento entre trechos
Quando é necessário manter uma barreira normalmente fechada contra odores, gases, insetos e pequenos animais.
⌁
Rede nova ou existente
Quando coletores, poços de visita, descargas de emergência ou conexões precisam de proteção sem reconstruir todo o sistema.
▣
Estações e emissários
Quando estações de tratamento ou bombeamento precisam impedir ingresso de água externa, inclusive em saídas submersas sob especificação.
↧
Espaço ou acesso limitado
Quando uma solução interna e compacta reduz componentes salientes e a exposição a ondas, radiação UV ou vandalismo.
DN 100–1600faixa encontrada em casos reais anexados, com soluções adicionais sob projeto
5 formasopções ilustradas de instalação em tubo, saída, câmara, flange e parede
Sob análisevazão, contrapressão, inclinação, fluido, material e geometria são verificados antes da indicação
Distribuição oficial no Brasil
Da necessidade à especificação
Veja a WaStop controlar o fluxo na prática
O vídeo demonstra como a membrana flexível trabalha dentro da tubulação. A operação acontece de forma passiva, sem energia elétrica ou comando externo, enquanto a configuração correta é definida pela INVEL para a condição real da rede.
- No sentido de projeto, a pressão desloca a membrana e libera a passagem necessária ao escoamento.
- Quando o fluxo diminui, a membrana retorna à condição normalmente fechada.
- Diante da contrapressão, a membrana atua como barreira automática contra o refluxo.
Funcionamento automático
Uma membrana flexível controla abertura, fechamento e vedação
A WaStop permanece fechada em repouso. No sentido de projeto, a pressão de abertura desloca a membrana e libera o escoamento. Quando a pressão cai, a válvula retorna à condição de fechamento; diante de contrapressão, a membrana se preenche e atua como um tampão contra o refluxo.
01
Abertura controlada
O fluxo no sentido correto abre somente a área necessária para a vazão, ajudando a limitar a restrição hidráulica.
02
Fluxo pulsante
O ciclo entre pressão de abertura e fechamento gera descarga pulsante, favorecendo a expulsão de sólidos e detritos acumulados.
03
Vedação contra retorno
Na contrapressão, a membrana fecha a passagem e pode vedar ao redor de sólidos retidos até que sejam liberados no próximo ciclo.
Evidências para a decisão
Desempenho explicado com dados e condições de aplicação
Para quem projeta ou aprova infraestrutura, uma afirmação só é útil quando vem acompanhada do seu contexto técnico.
Baixa perda de carga
Em ensaio comparativo entre válvulas DN 300/NPS 12, a WaStop apresentou 65% menos perda de carga que uma válvula concorrente de mesmo tamanho.
Carcaça metálica compacta
A versão metálica utiliza aço inoxidável EN 1.4301/EN 1.4404. O perfil delgado reduz a obstrução da área de escoamento.
Instalação flexível
Pode ser instalada em diferentes ângulos, na entrada ou saída, dentro da tubulação, em câmara ou com flange, conforme o projeto.
Baixa manutenção
Sem dobradiças sujeitas à corrosão. A membrana de elastômeros duráveis oferece resistência química, à abrasão e boa memória mecânica.
O resultado de 65% refere-se ao ensaio comparativo DN 300/NPS 12 descrito no material técnico da Wapro; não representa um valor universal para todas as dimensões e condições de operação.

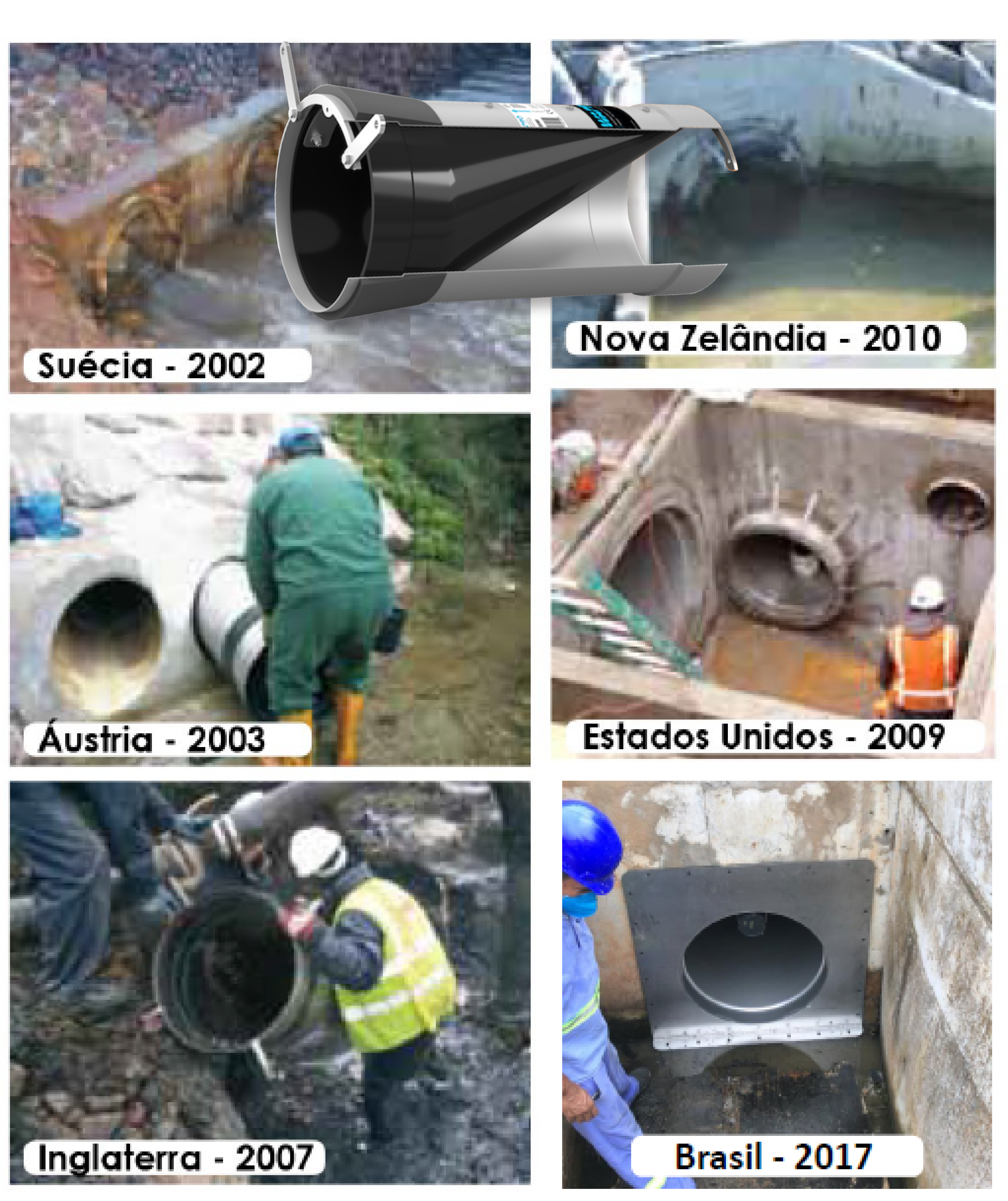

Procedimento e histórico em campo

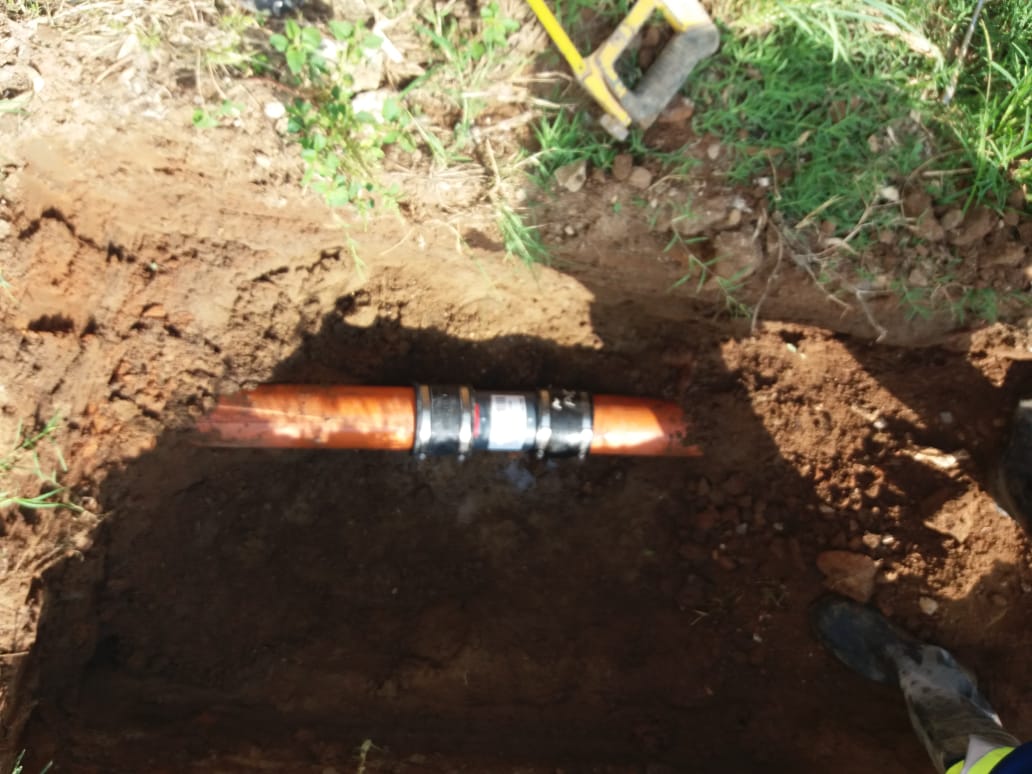

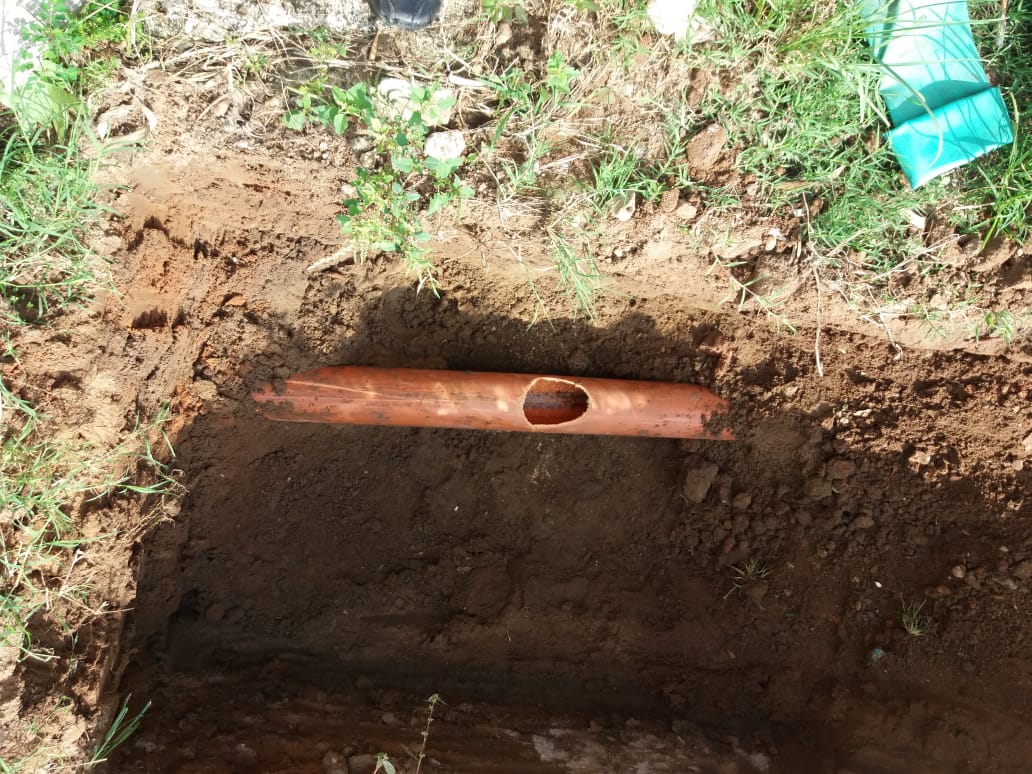

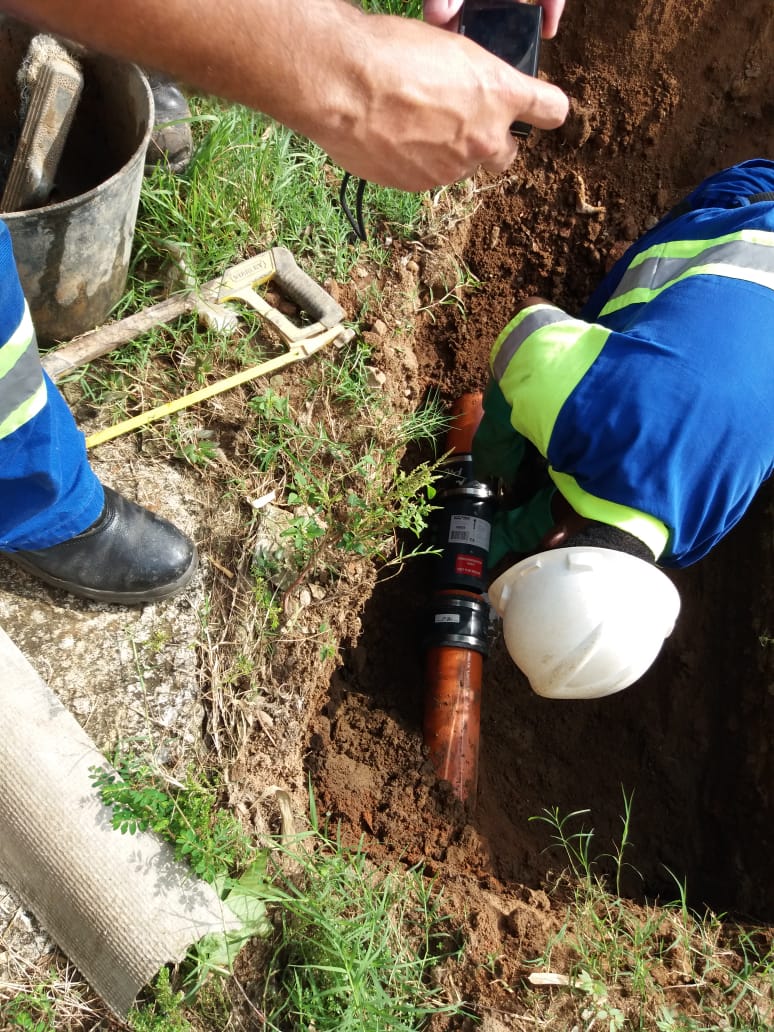

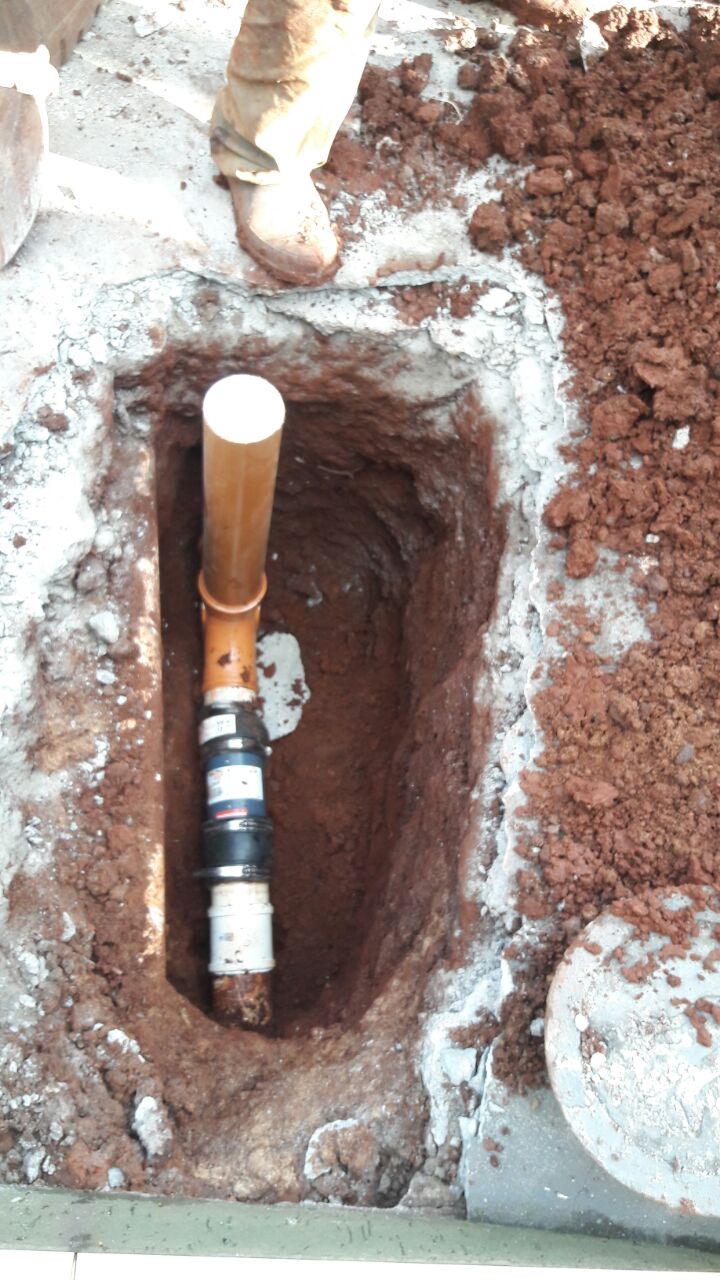

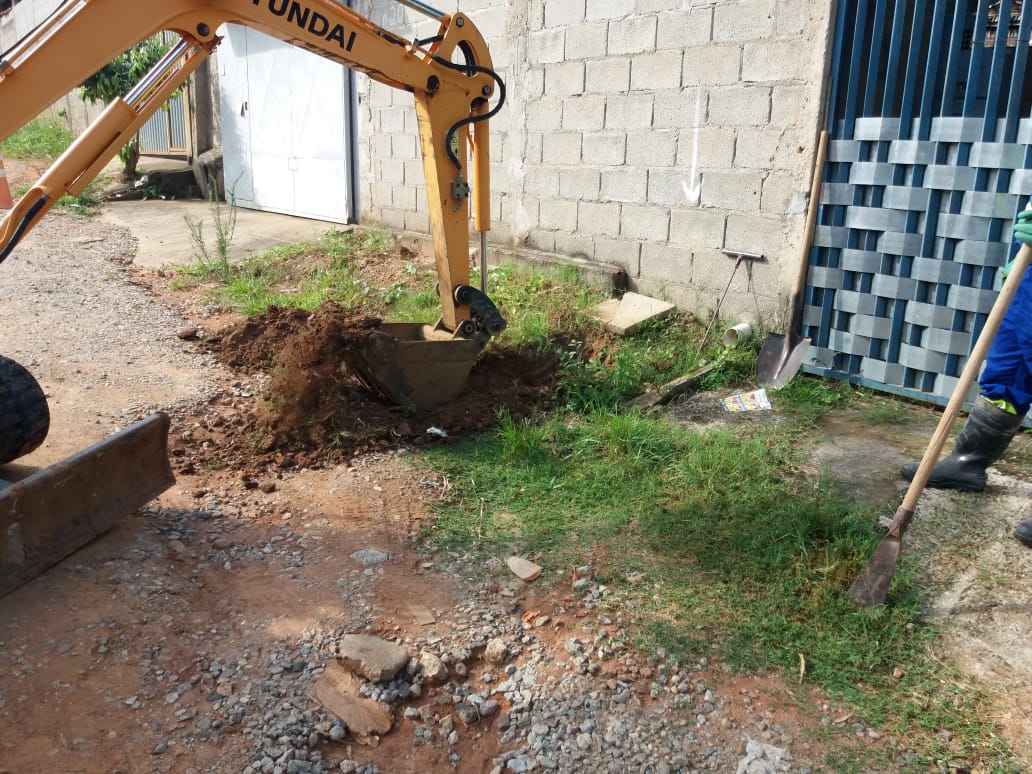

Da preparação à instalação: WaStop em campo

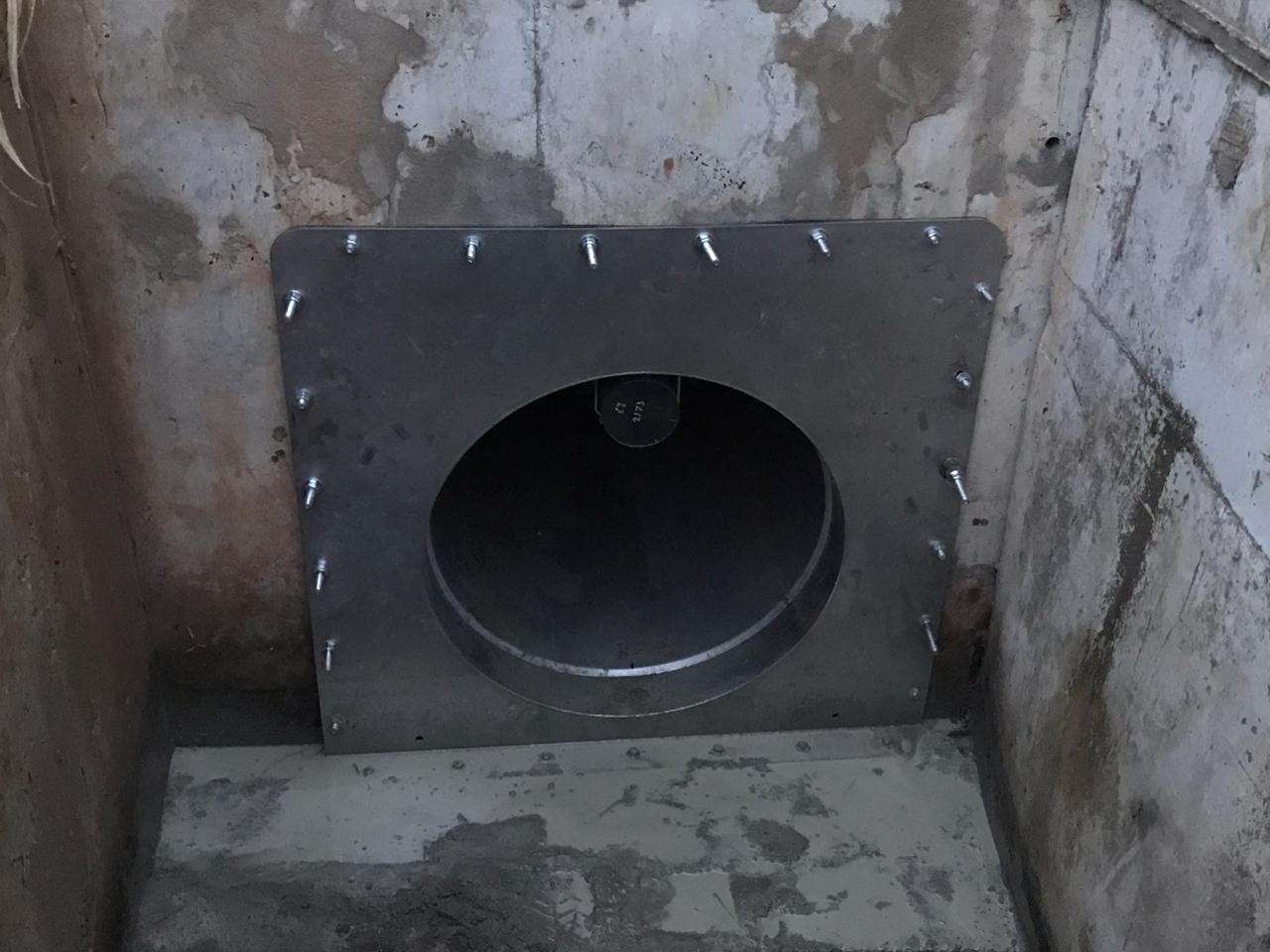

Acompanhe uma intervenção real, desde a mobilização até a montagem concluída, e veja registros de aplicações em diferentes infraestruturas. Conforme o projeto, a INVEL orienta instalações em linha, câmara, saída, flange e posições horizontal ou vertical.

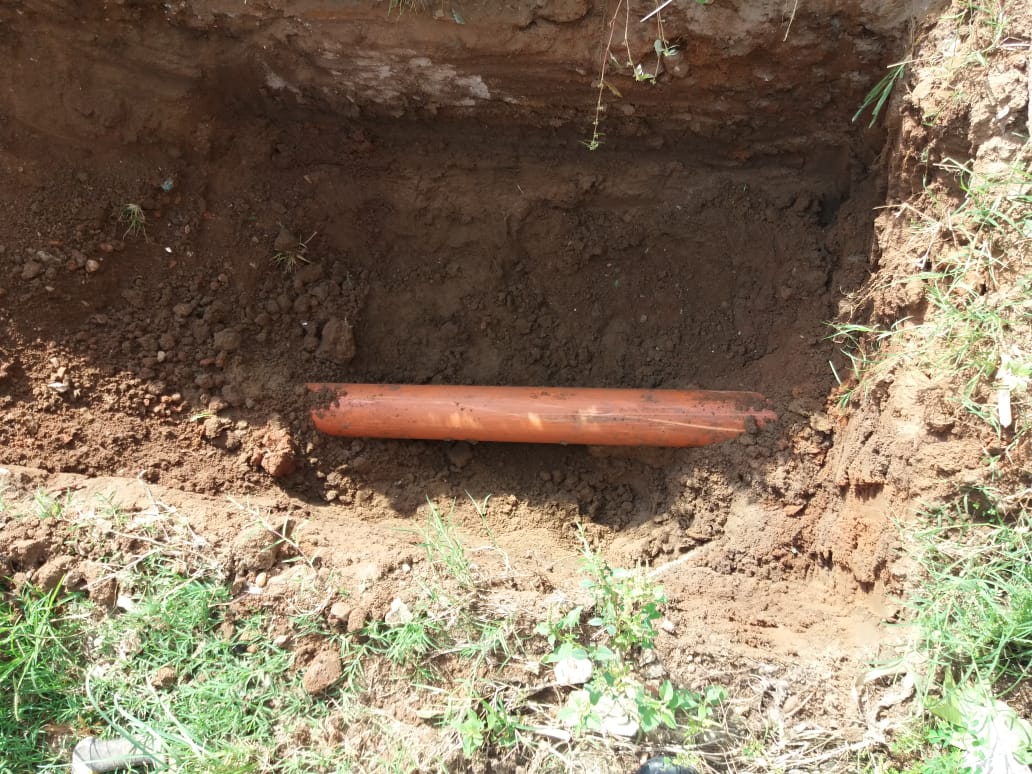

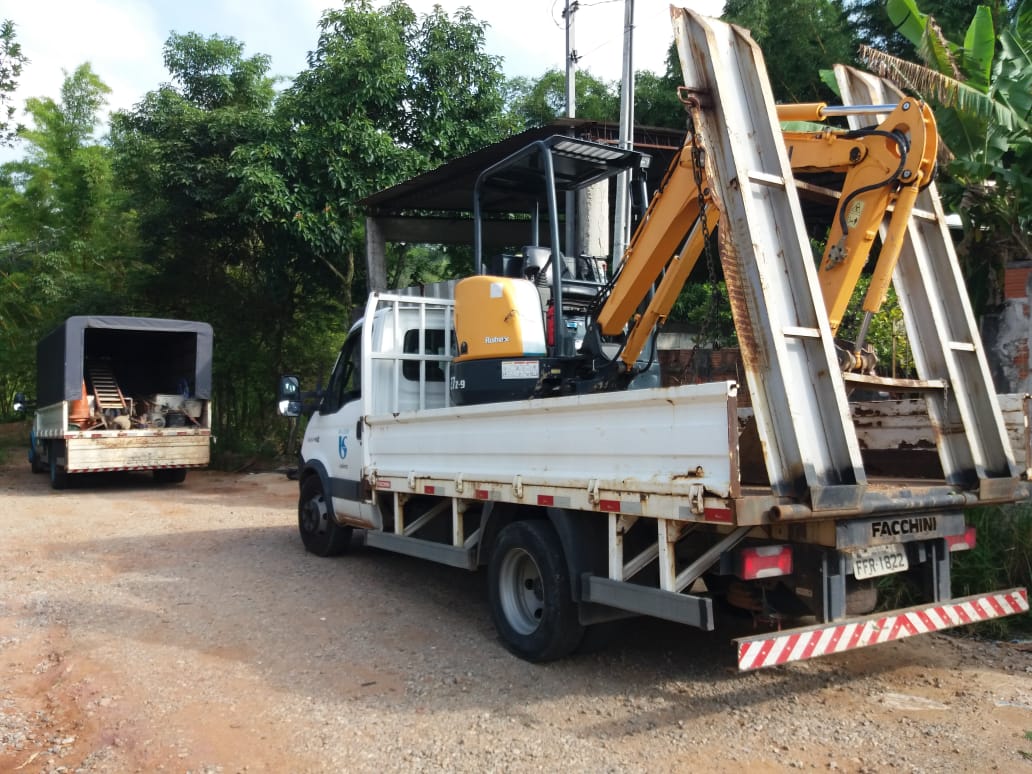

Equipamentos, ferramentas e equipe chegam ao local de forma coordenada para que o acesso à rede e a montagem ocorram com segurança.
01 / 10
Conteúdo para decisão técnica
Para quem projeta, aprova e mantém a infraestrutura
A WaStop é uma solução B2B de engenharia. Por isso, a decisão deve reduzir incertezas para todos os responsáveis pelo desempenho da rede.
Projetistas e consultores
Dados para definir onde a proteção é necessária e incluí-la corretamente no projeto.
Concessionárias e órgãos públicos
Critérios para avaliar segurança operacional, vida útil, manutenção e exposição da população.
Operação e infraestrutura
Orientação para compatibilizar a solução com a rede existente e as condições reais de campo.

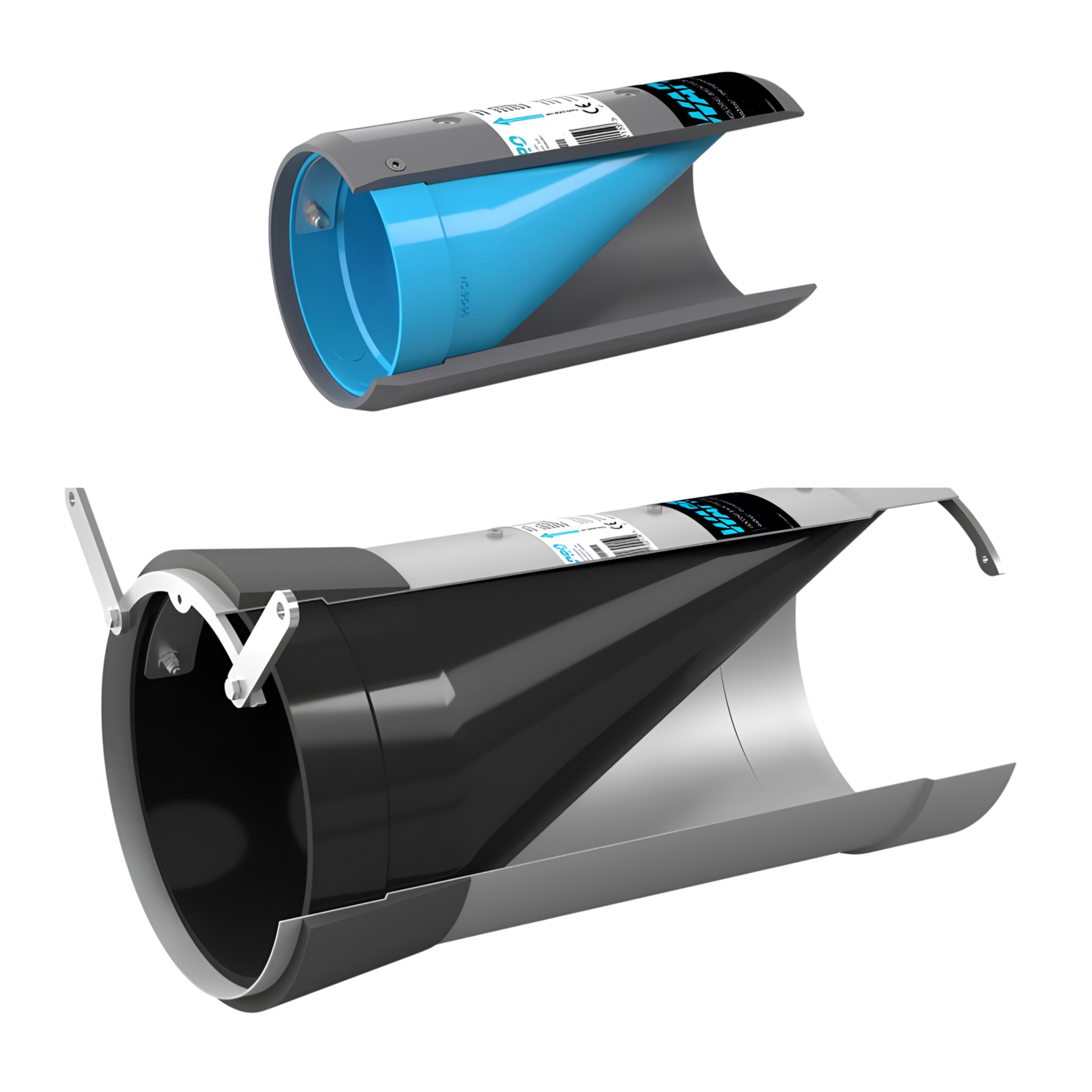

Modelos disponíveis
Material e configuração definidos conforme a instalação
A INVEL avalia a aplicação antes de indicar o modelo. O objetivo é compatibilizar material, diâmetro interno, conexão, contrapressão e condição de montagem. A definição considera também o sentido do fluxo, a pressão reversa e a forma de fixação adequada ao ponto.

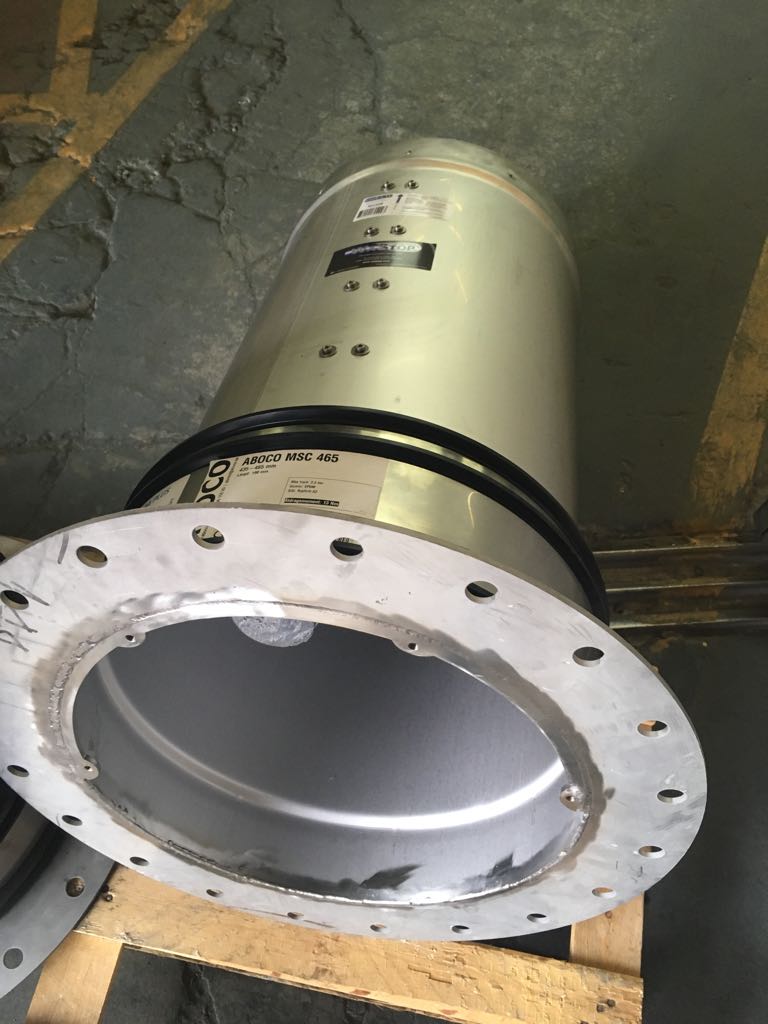

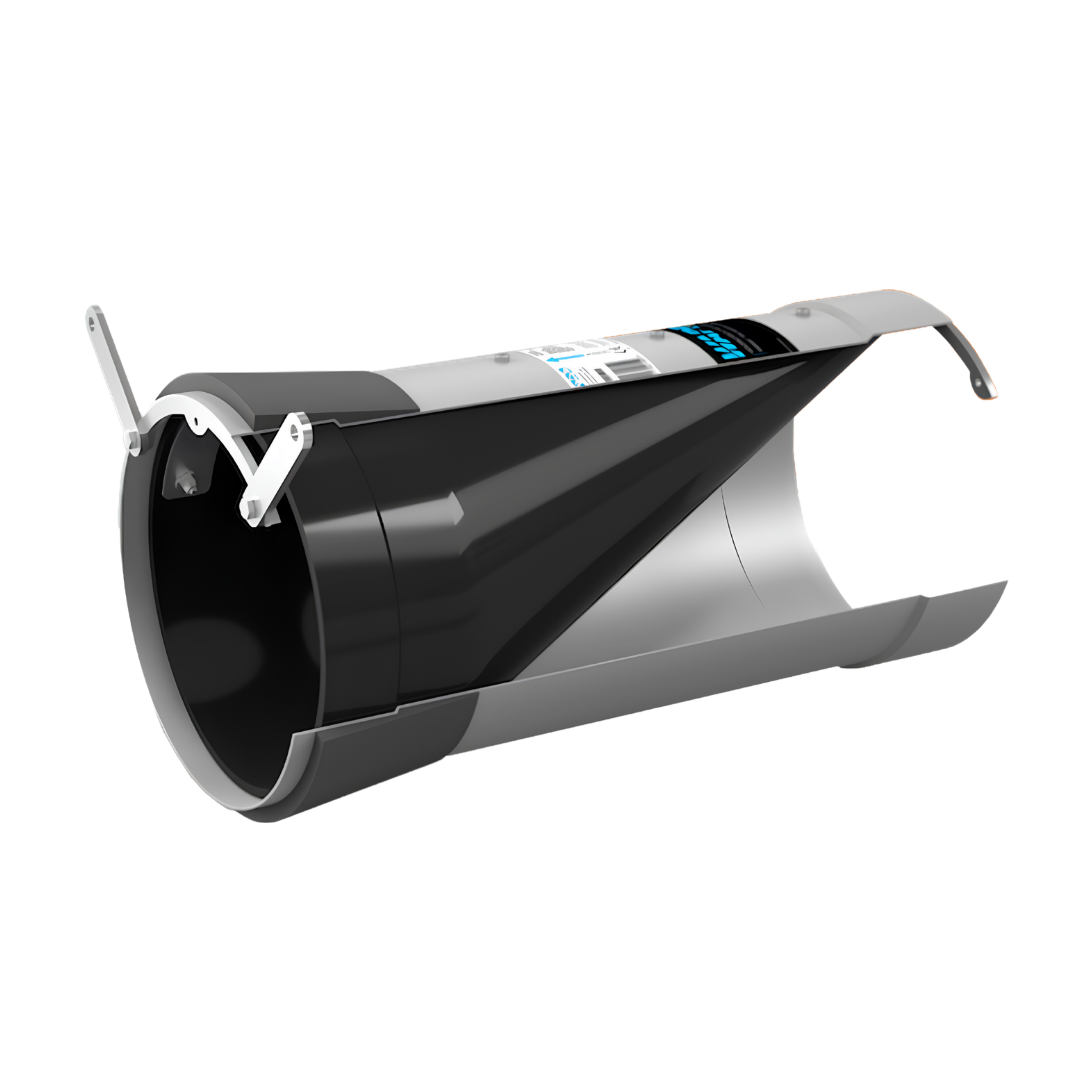

WaStop VAR Metal
Carcaça compacta em aço inoxidável para aplicações que priorizam baixa restrição hidráulica, resistência mecânica e integração a diferentes opções de fixação.
- Aços inoxidáveis EN 1.4301/EN 1.4404, conforme configuração.
- Instalação interna, flangeada, em câmara, entrada ou saída.
- Indicada para drenagem, esgoto, pluvial e aplicações submersas sob projeto.
Perfil compacto
Baixa perda de carga
Fixação sob medida

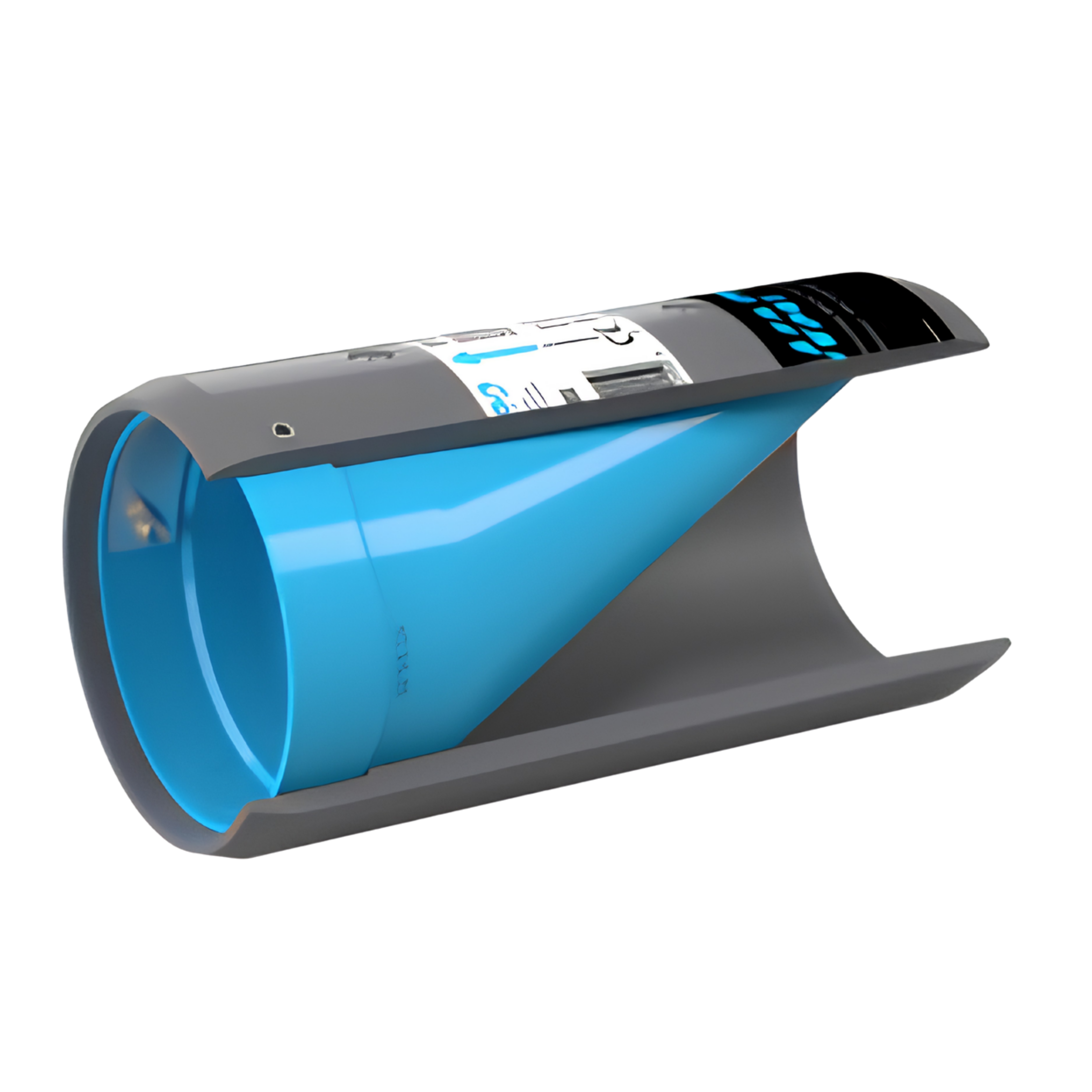

WaStop VAR PEAD
Construção em PEAD adaptável a geometrias, diâmetros e conjuntos especiais, inclusive com flanges e acessórios montados para simplificar a instalação em campo.
- Alternativa para redes em PE e projetos de grandes dimensões.
- Possibilidade de peças de adaptação e conjunto fabricado conforme a tubulação.
- Aplicação em ambientes úmidos, costeiros e sistemas especiais após validação técnica.
Construção sob medida
Integração com PEAD
Grandes diâmetros
Especificação e orçamento
Envie os dados essenciais da instalação
A WaStop é selecionada para a tubulação e para a condição de operação. Informações completas reduzem retrabalho e tornam a indicação mais precisa.
- DN, diâmetro externo e interno da tubulação.
- Material do tubo e se a instalação é nova ou existente.
- Aplicação, meio, sentido do fluxo e posição de montagem.
- Vazão, pressão reversa, pressão de entrada e inclinação, quando disponíveis.
- Fotos, desenho ou croqui do ponto de instalação.
WhatsApp: 11 92682-7167
E-mail: vendas@invel.ind.br
Atendimento técnico e comercial para todo o Brasil
Dúvidas de quem especifica
Respostas para avançar com segurança
A válvula deve ser dimensionada conforme a tubulação e a condição hidráulica. Estas respostas orientam a avaliação inicial; a equipe INVEL complementa os dados do projeto.
Quando devo prever uma válvula de retenção no projeto?
A proteção deve ser avaliada quando houver possibilidade de nível elevado a jusante, sobrecarga da rede, retorno de esgoto ou águas pluviais, ingresso de água em estações, ou necessidade de bloquear odores, gases e pragas. A confirmação depende das condições hidráulicas e da instalação.
A WaStop precisa de energia elétrica ou acionamento manual?
Não. A abertura e o fechamento ocorrem pela pressão do próprio fluxo e pela resposta da membrana.
Pode ser instalada em uma tubulação existente?
Sim. Há opções de instalação no interior do tubo, na saída, em câmara, parede ou flange. A forma de fixação depende das dimensões e da condição do local.
Como a válvula se comporta com sólidos e detritos?
A membrana cônica e o fluxo pulsante ajudam a direcionar e expulsar detritos. Em contrapressão, a membrana flexível pode vedar ao redor de um sólido até liberá-lo no ciclo seguinte.
Existe uma pressão reversa máxima?
Os materiais informam capacidade de até aproximadamente 8 m de contrapressão, dependendo da dimensão e do durômetro/configuração da membrana. O valor deve ser confirmado na seleção.
Como escolher entre WaStop Metal e PEAD?
A escolha considera material e geometria do tubo, diâmetro interno, ambiente, forma de conexão, pressão reversa e requisitos de montagem. A INVEL realiza essa avaliação com os dados do projeto.
Como avaliar o retorno econômico da instalação?
A análise deve comparar o investimento da proteção com a exposição a alagamentos, contaminação, danos a ativos, limpeza emergencial, manutenção e paralisação. Como esses impactos variam por operação, a página não apresenta um ROI genérico.
